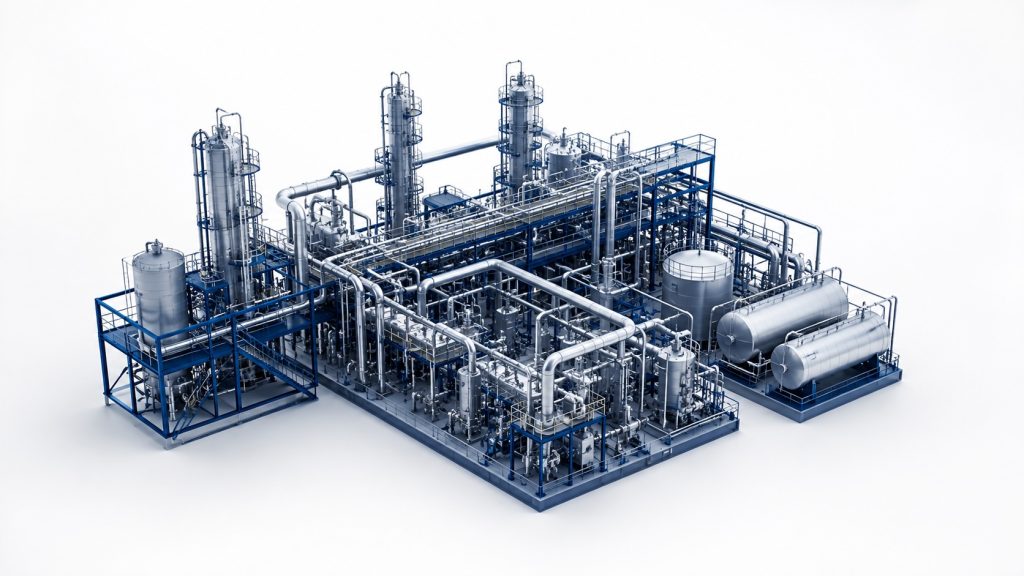

プラント配管設計とは｜基礎から効率化まで — 工程の流れ・ルール・3DCADソフト比較を初心者向けに解説
【プラント配管設計は、全体工程の30〜50%を占める中核業務です。】にもかかわらず、体系的な教科書が少なく、「配管設計の流れを一から学びたいが、何から始めればいいかわからない」という初心者エンジニアの声は少なくありません。 この記事では、プラント配管設計の基礎知識から業務フロー、現場で押さえるべきルール、そして作業時間を最大68%削減する効率化手法まで、実務者目線で網羅的に解説します。 この記事でわかること プラント配管設計とは — 定義と業種 プラント配管設計とは、化学プラント・石油精製・発電所・製薬・食品工場などのプラント施設において、流体（液体・気体・蒸気）を安全かつ効率的に輸送するための配管経路を設計する業務です。 プラント配管設計が求められる主な業種: 業種 プラントの例 配管設計の特徴 石油・ガス 製油所、LNGプラント 高圧・高温配管。安全基準が極めて厳格 化学 化学工場、石油化学 腐食性流体への対応。材質選定が重要 発電 火力・原子力発電所 大口径配管。耐震設計が必須 製薬・食品 製薬工場、飲料工場 衛生配管（サニタリー配管）。洗浄性の確保 水処理 上下水処理場 大量輸送。コスト効率重視 厚生労働省のJob Tagによると、プラント設計技術者の平均年収は659万円、有効求人倍率は3.21倍と、高い専門性と人材需要が特徴です（出典: 厚生労働省 Job Tag）。 プラント配管設計の工程と流れ — P&IDからアイソメ図まで プラント配管設計の業務フローは、以下の6ステップで進みます。 ステップ 工程 内容 主なアウトプット 1 配管系統の理解 流体の種類・流量・温度・圧力・運転条件を把握 – 2 P&ID（配管系統図）の作成 構成要素、プロセスの流れ、設備情報などを記載しプラント全体を設計 P&ID 3 配管レイアウト検討 各流体の流速や機器配置図、構造図などをベースに、配管の配置を具体的に決定 配管計画図（配管レイアウト図） 4 管径・バルブ選定 計画図を基に圧力損失計算を行い、最終的な配管径やバルブを選定 配管仕様書 […]
